Rotar el Nogal en solidworks

RESUMEN: SELECCIONAR CADA,

MENU DESPLEGABLE LA BOLA DE COLORES — LA CARA A APLICAR LA ROTACION

SELECCIONAR LA CARA EN PANEL IZQUIERDO

DESDE LA DERECHA SELECCIONAR EL MATERIAL NOGAL, LUEGO ABAJO SELECCIONAR LA ESFERA APROPIADA, , ARRASTRARLO A LA CARA (APARECE ICONO EN CURSOS COMO SI NO SE PUDIERA, PERO SI SE PUEDE) LUEGO HAY FLECHA TRINGULA X, Y , XY DEPENDE DONDE SITUES EL CURSOS, LO ROTAS

para ver como crear el material : nogal que no viene por defecto como seleccionable, ver abajo de este post

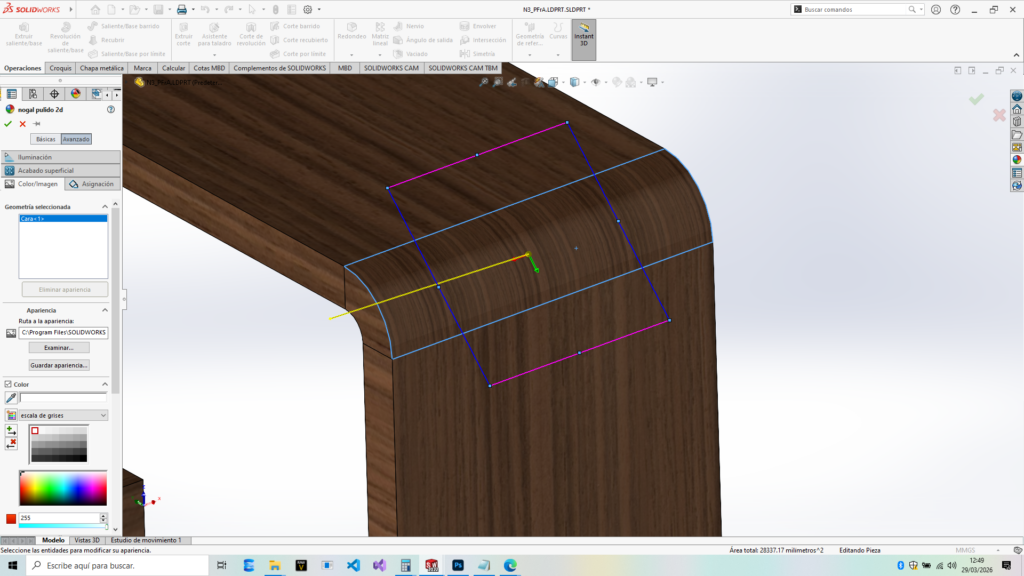

y ahora para una cara , como cambio la direccion del material, el sentido, como lo roto ?

Para cambiar la orientación de la veta (el sentido de la madera) en una cara específica, no se hace desde el menú de Material, sino desde el de

Apariencias.

Sigue estos pasos rápidos:

1. Selecciona la cara donde quieres cambiar el sentido de la madera.
2. En el menú emergente (o en el gestor de la derecha), haz clic en el icono de la esfera de colores (Editar apariencia).
3. En el panel de la izquierda, asegúrate de estar en la pestaña Avanzado.
4. Ve a la sub-pestaña Mapeado (Mapping).
5. Baja hasta que veas el apartado de Rotación (o un icono de un transportador de ángulos).
6. Escribe 90 (o el ángulo que necesites) y dale a Aceptar (el check verde).

Truco extra si no queda bien:

Si la textura se ve estirada o rara, en esa misma pestaña de Mapeado, cambia el tipo de mapeado a Caja (Box mapping) o Plano. Esto suele ajustar la escala automáticamente para que parezca madera real.

¿Te ha quedado la veta alineada con el eje que querías o necesitas ajustarla a mano con el ratón?

Las respuestas de la IA pueden contener errores. Más información

subpestaña mapeado ?? donde puta, no ves que es un material que es custom ?

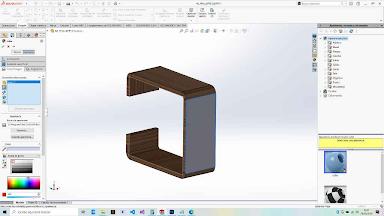

Vale, ya veo tu pantalla. El problema es que lo que estás editando ahora mismo es un

COLOR sólido, no una TEXTURA de imagen (veta de madera). Por eso SolidWorks no te muestra la pestaña de «Mapeado»: no hay nada que rotar en un color liso.

Para que te salga la pestaña y puedas girar la veta, haz esto:

1. Aplica una textura de madera de verdad: En el panel de la derecha (donde tienes el árbol de apariencias), navega a:
   • Apariencias > Orgánico > Madera > Nogal (Walnut).
2. Arrastra una de esas maderas (por ejemplo, «nogal satinado») directamente sobre la cara azul de tu pieza.
3. Ahora vuelve al menú de la izquierda (el que tienes en la foto):
   • Verás que arriba han aparecido más iconos. El de la derecha del todo (que parece un cubito con una cuadrícula) es la pestaña de Mapeado.
4. Entra ahí y baja hasta Rotación. Ahí pon los 90 grados para que la veta gire

como añadir Nogal como material en solidworks

Para añadir

Nogal (Walnut) como material en SolidWorks, puedes hacerlo de dos formas: seleccionándolo si ya existe en la biblioteca estándar o creándolo como un material personalizado si necesitas propiedades mecánicas específicas.

1. Seleccionar Nogal de la biblioteca estándar

SolidWorks suele incluir maderas básicas en su base de datos.

1. Haz clic derecho sobre «Material » en el gestor de diseño (árbol de la izquierda).
2. Selecciona Editar material.
3. En la ventana que aparece, despliega la carpeta SolidWKS Materials (o Materiales de SOLIDWORKS).
4. Busca la carpeta Madera (Woods).
5. Selecciona Nogal (Walnut). Verás sus propiedades físicas como densidad y conductividad térmica.
6. Haz clic en Aplicar y luego en Cerrar. YouTube +2

2. Crear Nogal como Material Personalizado

Si el material no aparece o quieres ajustar sus propiedades (como el límite de tracción):

1. Abre la ventana Editar material.
2. Baja hasta el final de la lista, haz clic derecho en la carpeta Custom Materials y selecciona Nueva biblioteca o Nueva categoría.
3. Haz clic derecho sobre una madera similar (ej. Pino) en la biblioteca estándar y selecciona Copiar.
4. Pégalo dentro de tu nueva categoría personalizada.
5. Haz clic derecho sobre la copia, selecciona Cambiar nombre y escribe «Nogal».
6. En la pestaña Propiedades, edita los valores (densidad, módulo elástico, etc.) según tus necesidades técnicas.
7. Haz clic en Guardar, Aplicar y Cerrar. YouTube +4

3. Aplicar solo la apariencia visual (Estética)

Si solo te interesa que la pieza parezca de nogal para un render o presentación:

1. En el panel de la derecha, selecciona la pestaña Apariencias, escenas y calcomanías (icono de esfera de colores).
2. Navega por Apariencias > Madera > Nogal.
3. Arrastra y suelta la textura de nogal directamente sobre tu pieza o superficie.
4. Para un mejor acabado, asegúrate de tener activado RealView Graphics en la barra de herramientas superior. YouTube +1

Respuesta
Para asignar Nogal en SolidWorks, haz clic derecho en Material en el árbol de diseño, selecciona Editar material, busca en la carpeta Madera de la biblioteca estándar y haz clic en Aplicar. Si no existe, copia un material base a tu carpeta de Materiales personalizados y renómbralo.

¿Necesitas también ayuda para configurar los gráficos RealView para que la textura de nogal se vea realista?

Las respuestas de la IA pueden contener errores. Más información

10 sitios

• Creación de un material personalizado – SOLIDWORKS HelpEn un documento de pieza, haga clic con el botón derecho del ratón en Material en el gestor de diseño del FeatureManager y selecci…SolidWorks
• Create custom material in Solidworks.15 may 2020 — modificar uno de estos o crear uno nuevo con las especificaciones que necesitemos por ejemplo aquí esta pieza ahorita tiene un plá…YouTube·Diego Gaona2m
• How to Add New Materials | SolidWorks6 ene 2019 — buenos días en este video vamos a ver cómo agregar un nuevo material a la biblioteca de materiales de SolidWorks en este caso yo t…YouTube·CAD & CAE – Tutoriales5m

Mostrar todo

no hay nogal puta

Si no aparece en tu biblioteca, es porque

SolidWorks no lo trae por defecto con ese nombre en todas las versiones o idiomas. Para tenerlo, tienes que crearlo tú mismo siguiendo estos pasos exactos: YouTube +1

1. Crear el material «Nogal» manualmente

Como no puedes editar la biblioteca estándar de SolidWorks, debes usar la carpeta de Materiales personalizados: YouTube +1

1. Haz clic derecho en Material (en el árbol de diseño) y selecciona Editar material.
2. En la ventana, baja hasta el final y busca la carpeta Custom Materials (o Materiales personalizados).
3. Haz clic derecho sobre ella y selecciona Nueva categoría, ponle de nombre «Maderas Propias».
4. Ahora, busca cualquier madera que sí tengas (como Pino o Haya) en la biblioteca de SolidWorks, dale clic derecho > Copiar.
5. Ve a tu nueva carpeta «Maderas Propias», dale clic derecho > Pegar.
6. Cámbiale el nombre a Nogal. YouTube +5

2. Configurar las propiedades técnicas del Nogal

Para que los cálculos de peso y resistencia sean reales, introduce estos valores en la pestaña Propiedades: YouTube +1

• Densidad: Aproximadamente  (o ).
• Módulo elástico: $$.
• Coeficiente de Poisson: $$ (valor genérico para maderas duras). SolidWorks +1

3. Ponerle la apariencia visual

Para que se vea como madera de nogal en el modelo: YouTube +1

1. En la misma ventana de «Editar material», ve a la pestaña Apariencia.
2. Dale al botón Examinar y busca en la carpeta de instalación de SolidWorks: ...\data\graphics\Materials\organic\wood\walnut.
3. Selecciona la textura que más te guste y dale a Aplicar. YouTube +2

¿Por qué no lo encontrabas?
Muchas veces SolidWorks viene configurado solo con los materiales de la norma DIN o ANSI (aceros y plásticos), y las maderas están muy escondidas o directamente ausentes en las instalaciones básicas. Una vez que crees tu biblioteca personalizada, ya no tendrás que volver a hacerlo. SOLIDWORKS Forums +3

Las respuestas de la IA pueden contener errores. Más información

13 sitios

• ¿Cómo agregar un nuevo material personalizado a SolidWorks?16 ene 2014 — hola ¿qué tal mi nombre es Franco Ramos y el tema que abordaremos en este video es cómo personalizar y agregar nuevos materiales a…YouTube·VIAS3D DMD | DISEÑO Y MANUFACTURA DIGITAL2m
• Creating a Custom Material Solidworks | Adding New Material …10 ago 2025 — hi friends welcome back to CADible this is engineer Brian and in this tutorial we will make this uh custom material in Solid Works…YouTube·CADable4m
• Create custom material in Solidworks.15 may 2020 — modificar uno de estos o crear uno nuevo con las especificaciones que necesitemos por ejemplo aquí esta pieza ahorita tiene un plá…YouTube·Diego Gaona2m

Mostrar todo

densidad en KG/dm 3 ?

La densidad típica del

Nogal (dependiendo de la variedad, como el nogal negro) es de 0,64 kg/dm³.

Como referencia para tus cálculos en SolidWorks, el rango suele oscilar entre 0,56 y 0,70 kg/dm³ según la humedad de la madera.

¿Quieres que te pase también los valores de módulo elástico o límite de tracción para configurar el análisis de resistencia?

Las respuestas de la IA pueden contener errores. Más información

KG / CM 3 ?

Para el

Nogal, el valor que debes introducir en SolidWorks en esa unidad es:

0,00064 kg/cm³

Referencias para que no te líes:

• 0,64 kg/dm³ (o kg/litro)
• 640 kg/m³
• 0,00064 kg/cm³

Ojo en SolidWorks: Si tienes las unidades del documento en MMGS (milímetro, gramo, segundo), lo más común es que el programa te pida la densidad en g/cm³. En ese caso, el valor sería 0,64 g/cm³.

¿Quieres que verifiquemos si los cálculos de peso de tu pieza te cuadran con este valor?

Las respuestas de la IA pueden contener errores. Más información

Módulo elástico kgf/cm2 ?

Para configurar el

Nogal en SolidWorks con las unidades que pides, el valor estándar del módulo elástico (también llamado Módulo de Young) es:

$$

Valores técnicos para tu material personalizado

Si estás creando el material a mano en SolidWorks, estos son los datos técnicos más precisos para una simulación realista:

• Módulo elástico: (Nogal europeo estándar).
  • Nota: Si es Nogal Americano (Black Walnut), el valor puede subir hasta los .
• Límite de tracción (paralela a la fibra): .
• Límite de compresión (paralela): .
• Coeficiente de Poisson:  a  (valor adimensional). Diagnosis de la madera +3

¿Cómo introducirlo en SolidWorks?

1. En la ventana de Editar material, asegúrate de que el desplegable de Unidades esté en MKS (m, kg, s) o selecciona kgf/cm^2 directamente si tu versión lo permite.
2. Introduce el valor exacto: 113000.
3. Haz clic en Aplicar.

Answer
El módulo elástico del nogal es de

. Este valor representa la rigidez de la madera y es fundamental para que tus estudios de Simulation no den errores de deformación excesiva.

¿Quieres que te ayude a calcular cuál sería el peso final de tu pieza con esta configuración?

Las respuestas de la IA pueden contener errores. Más información

4 sitios

• Nogal – Diagnosis de la madera | SaniteResistencia a la flexión. 970 Kg/cm2. Resistencia a la compresión. 590 Kg/cm2. Resistencia a la tracción. 970 Kg/cm2. Módulo de el…Diagnosis de la madera
• Nogal europeo – A Medida CarpinteríaPropiedades mecánicas. Resistencia a flexión estática: 970 kg/cm2 Módulo de elasticidad: 113.000 kd/cm2 Resistencia a la compresió…Muebles a medida en Burgos
• FICHA TECNICA NOGAL – | López PigueirasPrincipales Nombres Comerciales. Nogal Americano. 1. Descripción de la madera. 3. Características tecnológicas. 4. Densidad al 12%| López Pigueiras

Mostrar todo

113 mil o 113 ?

Es

113.000 (ciento trece mil).

En ingeniería, el acero tiene un módulo de unos 2.100.000 kgf/cm², así que para una madera dura como el nogal, 113.000 kgf/cm² es el valor correcto. Si pusieras solo 113, SolidWorks interpretaría que tu pieza es más blanda que el chicle y se deformaría infinitamente en cualquier simulación.

Aquí tienes los datos listos para copiar en la tabla de SolidWorks:

Propiedad	Valor	Unidad
Módulo elástico	113.000	kgf/cm²
Coeficiente de Poisson	0,3	(sin unidad)
Densidad	0,00064	kg/cm³

¿Vas a realizar un análisis de tensiones (Simulation) con esta pieza o solo la necesitas
